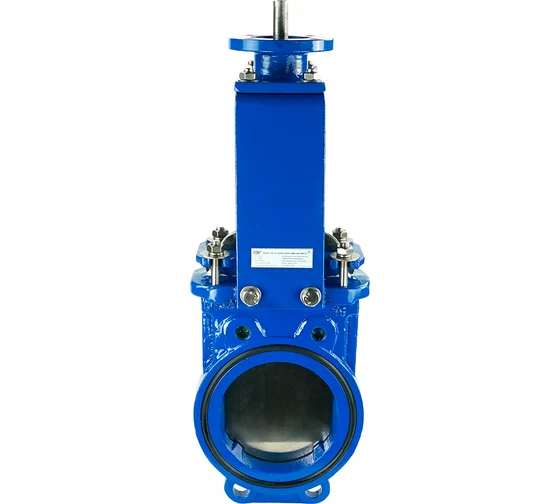

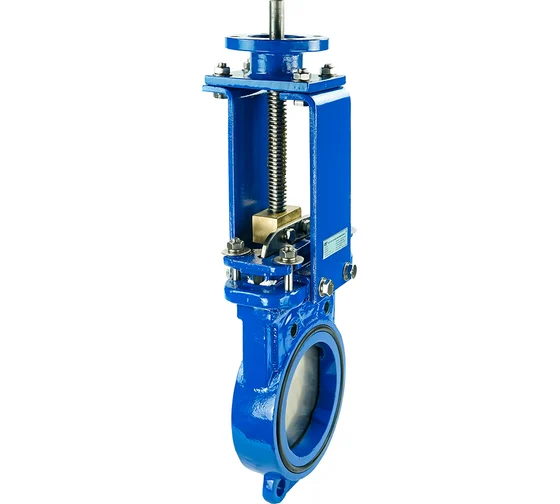

Задвижка шиберная ножевая Ду150 Ру16

Описание

Задвижка чугунная шиберная межфланцевая  с невыдвижным шпинделем и ISO-фланцем под установку электропривода, предназначена для установки на трубопроводе в качестве запорного устройства в системах водоподготовки и химической промышленности.

Рекомендуемое положение шиберной задвижки на трубопроводе: ВЕРТИКАЛЬНО на горизонтальном трубопроводе ГОРИЗОНТАЛЬНО на горизонтальном и вертикальном трубопроводах

Для монтажа задвижки используются болты (для глухих отверстий) и шпильки (для сквозных отверстий). НЕ ДОПУСКАЕТСЯ вместо шпилек использовать 2 болта, соединенных между собой удлиненной гайкой. Болты и шпильки необходимо затягивать равномерно крест-накрест за несколько проходов.

Присоединительные отверстия: 8-M20

Строительная длина: 60 мм

ISO фланца: F10

Шток: Ø18 мм

Крутящий момент: 60 Нм

Направление потока: двустороннее

Температура окружающей среды: От -10 до +90 ⁰C

Герметичность в затворе по классу: А ГОСТ 9544-2015

Рабочая среда: сточные воды, пульпа, вязкие, порошковые и кристаллизованные среды

Нож: Сталь AISI304

Технические характеристики:

Материал чугун

Max температура 90 °C,±

Давление 16 бар

Тип управления голый шток

Диаметр 150 мм

Вид шиберная задвижка

Вес нетто 23 кг

Ширина 285 мм

Высота 780 мм

Длина 60 мм

Примечание:

Цена и срок поставки уточняются при оформлении заказа не являются публичной офертой.
