Штатив-тренога, трипод ТМ-1л, лебёдка, трос стальной 10 м
Характеристики
-
Тип блок-ролик
-
Назначение универсальное
-
Применение промальпинизм
-
Материал сталь
-
Цвет черный
-
Состояние новый
Описание

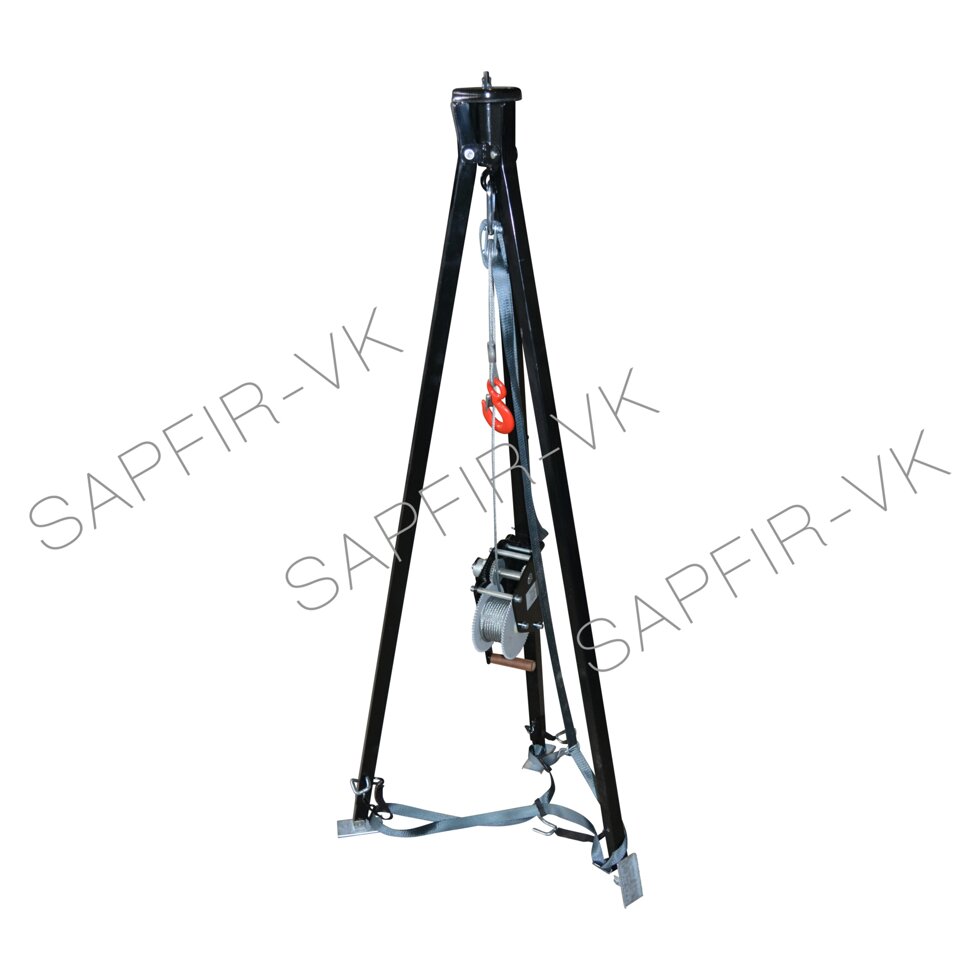

Штатив-тренога ТМ-1л с лебедкой и стальным тросом (10 м)
Назначение
Штатив-тренога ТМ-1л с лебедкой и стальным тросом предназначен для эвакуации одного человека из колодцев, резервуаров, шахт, траншей и других труднодоступных и опасных мест.
Изделие применяется в:
-
коммунальном хозяйстве (колодцы, смотровые камеры)
-
строительстве (котлованы, траншеи, тоннели)
-
нефтегазовой отрасли (резервуары, емкости)
-
горнодобывающей промышленности (шахты, штольни)
-
спасательных и аварийно-восстановительных работах
-
на промышленных предприятиях (в емкостях и приямках)
-
при обслуживании ливневой и канализационной сети
Преимущества
| № | Преимущество | Описание |
|---|---|---|
| 1 | Эвакуация одного человека | Специально разработан для подъема пострадавшего из замкнутого пространства |
| 2 | Высокая нагрузочная способность | Статическая нагрузка до 1200 кгс (12 кН) |
| 3 | Запас прочности | Рабочая нагрузка 315 кг — значительно превышает вес человека |
| 4 | Двойной тормозной механизм | Ручной + автоматический — максимальная безопасность |
| 5 | Регулируемая высота | Стойки выдвигаются от 1340 до 2140 мм |
| 6 | Компактное сложение | Размеры 1340×390×360 мм для удобной транспортировки |
| 7 | Стальной трос 10 м | В базовой комплектации (возможна длина до 35 м по заказу) |
| 8 | Легкость усилия | Усилие на рукоятке не более 25 кгс |
| 9 | Оптимальный вес | 23 кг — удобен для перевозки и установки одним человеком |
Технические характеристики
Основные параметры
| Параметр | Значение |
|---|---|
| Модель | ТМ-1л |
| Тип | штатив-тренога с лебедкой |
| Назначение | эвакуация одного человека |
| Количество точек крепления | 1 |
Нагрузочные характеристики
| Параметр | Значение |
|---|---|
| Статистическая максимальная нагрузка, кгс (кН) | 1200 (12) |
| Грузоподъемность, кг | 250 |
| Максимально допустимая рабочая нагрузка, кг | 315 |
| Усилие на рукоятке при работе, кгс, не более | 25 |
Канат и тормоз
| Параметр | Значение |
|---|---|
| Длина каната (троса) | 10 м (от 5 до 35 м по заказу) |
| Материал троса | сталь |
| Тормозной механизм | ручной + автоматический |
Габариты и масса
| Параметр | Значение |
|---|---|
| Рабочая высота (стойки выдвинуты), мм | 2140 |
| Высота в сложенном состоянии (стойки задвинуты), мм | 1340 |
| Размеры в сложенном состоянии (Д×Ш×В), мм | 1340 × 390 × 360 |
| Масса, кг | 23 |
Конструктивные особенности
Треножная конструкция (штатив)
Штатив выполнен в виде треноги — трех телескопических стоек, обеспечивающих устойчивость на любом грунте. Такая конструкция позволяет:
-
устанавливать штатив над люком колодца или отверстием
-
регулировать высоту каждой стойки для выравнивания на неровной поверхности
-
складывать треногу для компактного хранения и транспортировки
Лебедка с ручным и автоматическим тормозом
Лебедка оснащена двумя тормозными механизмами:
-
ручной тормоз — оператор контролирует скорость спуска и подъема
-
автоматический тормоз — срабатывает при превышении скорости или резком рывке
Это обеспечивает:
-
безопасную эвакуацию пострадавшего
-
контроль скорости подъема и спуска
-
предотвращение падения груза при резком отпускании рукоятки
Стальной трос
В комплекте поставляется стальной трос длиной 10 м. По заказу доступна длина от 5 до 35 метров, что позволяет использовать штатив на разной глубине (колодцы до 10 м и более).
Высокий запас прочности
Штатив рассчитан на статическую нагрузку 1200 кгс (12 кН), что дает 4-кратный запас прочности относительно максимальной рабочей нагрузки (315 кг). Это обеспечивает безопасность даже при динамических нагрузках.
Легкость управления
Усилие на рукоятке лебедки составляет не более 25 кгс, что позволяет одному человеку легко поднимать пострадавшего весом до 250 кг.
Устойчивость и мобильность
-
В разложенном состоянии штатив устойчиво стоит на любом твердом грунте
-
В сложенном состоянии (1340×390×360 мм) легко помещается в багажник служебного автомобиля
-
Вес 23 кг позволяет одному человеку переносить и устанавливать штатив
Принцип работы
| Этап | Действие |
|---|---|
| 1 | Штатив устанавливается над люком колодца или отверстием |
| 2 | Телескопические стойки выдвигаются на нужную высоту (до 2140 мм) |
| 3 | Стальной трос с карабином опускается в колодец |
| 4 | Спасатель фиксирует пострадавшего (в страховочной привязи) к тросу |
| 5 | Оператор вращает рукоятку лебедки, поднимая пострадавшего |
| 6 | Автоматический тормоз исключает самопроизвольное падение |
| 7 | Пострадавший эвакуирован — штатив складывается и транспортируется |
Область применения
| Отрасль | Примеры применения |
|---|---|
| ЖКХ и коммунальное хозяйство | колодцы, смотровые камеры, тепловые камеры |
| Строительство | котлованы, траншеи, сваи |
| Нефтегазовая промышленность | резервуары, емкости, цистерны |
| Горнодобывающая промышленность | шахты, штольни |
| Спасательные службы | МЧС, аварийно-спасательные формирования |
| Промышленные предприятия | приямки, технологические емкости, реакторы |
| Ливневая и канализационная сеть | смотровые и перепадные колодцы |
Комплектация поставки
| Наименование | Количество |
|---|---|
| Штатив-тренога ТМ-1л | 1 шт. |
| Лебедка (встроенная в штатив) | 1 шт. |
| Трос стальной 10 м (на лебедке) | 1 шт. |
| Карабин (для крепления к пострадавшему) | 1 шт. |
| Техническая документация (паспорт) | 1 экз. |
| Упаковка (транспортная) | 1 шт. |
Варианты исполнения (по заказу)
| Параметр | Базовое исполнение | Опционально |
|---|---|---|
| Длина троса | 10 м | 5 м, 15 м, 20 м, 25 м, 30 м, 35 м |
| Карабин | стандартный | усиленный |
Условия эксплуатации
-
Температура эксплуатации: от -40°С до +50°С
-
Установка: на твердой ровной поверхности над открытым отверстием
-
Обслуживание: регулярная проверка троса, тормозного механизма и карабина
-
Хранение: в сухом помещении, трос должен быть смазан
Поставщик в Республике Казахстан
TOO «SAPFIR-VK» (САПФИР-ВК)
TOO «SAPFIR-VK» — торговая компания, осуществляющая поставку промышленного и спасательного оборудования на всей территории Республики Казахстан.
| Реквизит | Значение |
|---|---|
| Полное наименование | ТОО «SAPFIR-VK (САПФИР-ВК)» |
| БИН | 190740030905 |
| Руководитель | Кайданюк Игорь Петрович |
| Дата регистрации | 29.07.2019 |
| Юридический адрес | 150000, Казахстан, г. Петропавловск, ул. Мира, 87 |
| Телефон | +7 (771) 029-75-57 |
| toosapfir-vk@yandex.kz | |
| Режим работы | Пн–Пт 8:30 – 17:00, обед 12:00 – 13:00 |
Логистика
Поставщик оперативно организует доставку в любые города Республики Казахстан: Астана, Алматы, Караганда, Шымкент, Павлодар, Усть-Каменогорск, Актобе, Костанай и другие.
Часто задаваемые вопросы
Вопрос: Для чего предназначен штатив ТМ-1л?
Ответ: Штатив предназначен для эвакуации одного человека из колодцев, резервуаров, шахт и других труднодоступных мест.
Вопрос: Какой максимальный вес можно поднимать?
Ответ: Грузоподъемность — 250 кг, максимально допустимая рабочая нагрузка — 315 кг. Этого достаточно для подъема любого человека с одеждой и снаряжением.
Вопрос: Какая длина троса в комплекте?
Ответ: В базовой комплектации — 10 м. По заказу доступна длина от 5 до 35 м.
Вопрос: Как работает тормозной механизм?
Ответ: Лебедка оснащена ручным и автоматическим тормозом. Автоматический тормоз срабатывает при превышении скорости или резком рывке, предотвращая падение.
Вопрос: Складывается ли штатив для транспортировки?
Ответ: Да. В сложенном состоянии размеры составляют 1340×390×360 мм, масса — 23 кг.
Вопрос: Как заказать штатив ТМ-1л в Казахстане?
Ответ: Для приобретения обратитесь к поставщику — TOO «SAPFIR-VK» по телефону +7 (771) 029-75-57 или e-mail: toosapfir-vk@yandex.kz.
Важное примечание
⚠️ Цена и срок поставки штатива-треноги ТМ-1л уточняются при оформлении заказа. Информация на сайте не является публичной офертой. Для получения точной стоимости и условий доставки по Республике Казахстан свяжитесь с менеджерами TOO «SAPFIR-VK».
Контакты для заказа
Для приобретения штатива-треноги ТМ-1л обратитесь к нашим специалистам:
-
📞 Телефон: +7 (771) 029-75-57
-
✉️ E-mail: toosapfir-vk@yandex.kz
-
📍 Адрес: г. Петропавловск, ул. Мира, 87
Артикулы для учета
| Наименование | Артикул / Код |
|---|---|
| Штатив-тренога ТМ-1л с лебедкой и тросом 10 м | ТМ-1л-10 |
| Трос стальной для ТМ-1л (длина по заказу) | ТРОС-ТМ1л |
