Трансформатор ЗНОЛ.06-10У3 — заземляемый трансформатор напряжения 10 кВ

 Назначение трансформатора ЗНОЛ.06-10

Трансформатор ЗНОЛ.06-10 (Заземляемый НОминальный напряжения с Литой изоляцией) предназначен для применения в электрических цепях переменного тока частотой 50 Гц. А именно, он работает в сетях с номинальным напряжением 10 кВ.

Основная функция — передача сигнала измерительной информации:

• Приборам измерения.

• Устройствам защиты.

• Системам автоматики.

• Цепям сигнализации и управления.

Важно отметить: цена и срок поставки уточняются при оформлении заказа. Данная информация не является публичной офертой.

 Ключевая особенность — заземляемый трансформатор

Главное отличие трансформаторов серии ЗНОЛ — возможность работы в схеме с заземленной нейтралью. Благодаря этому они обеспечивают:

✅ Контроль изоляции в сетях 10 кВ.
✅ Обнаружение замыканий на землю.
✅ Питание цепей защиты от однофазных замыканий.

В частности, модель ЗНОЛ.06-10У3 имеет специальное исполнение вторичных обмоток. Одна обмотка — для измерений. Вторая — для контроля изоляции (соединена в разомкнутый треугольник).

 Технические характеристики ЗНОЛ.06-10У3

Основные параметры трансформатора:

H2: Расшифровка модели ЗНОЛ.06-10У3 10000/√3-100/√3-100/3 0,5/3 75-300

Для правильного подбора оборудования важно понимать маркировку:

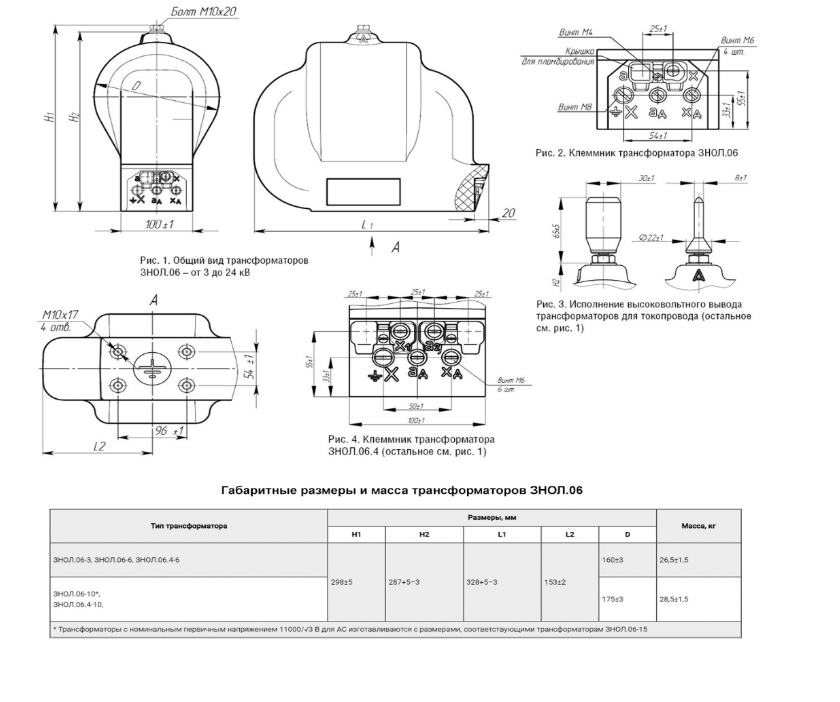

 Конструктивные особенности

Трансформаторы ЗНОЛ.06-10 имеют ряд преимуществ:

✅ Литая изоляция из эпоксидного компаунда. Как следствие, устройство не требует обслуживания и устойчиво к воздействию окружающей среды.
✅ Заземляемый тип. А именно, один вывод первичной обмотки заземляется. Это позволяет использовать трансформатор в сетях с изолированной нейтралью.
✅ Три вторичные обмотки:

• Основная (100/√3 В) — для цепей измерения.

• Дополнительная (100/3 В) — для контроля изоляции.
  ✅ Компактность. Масса всего 28 кг упрощает монтаж.

 Сферы применения

Где используется трансформатор ЗНОЛ.06-10У3?

• На подстанциях 6-10/0,4 кВ.

• В распределительных устройствах промышленных предприятий.

• В схемах релейной защиты — совместно с нашими блоками микропроцессорной защиты БМРЗ.

• В системах коммерческого учета электроэнергии.

• Для контроля изоляции в сетях с изолированной нейтралью.

Например, при возникновении замыкания на землю на дополнительной обмотке (100/3 В) появляется напряжение. Благодаря этому срабатывает сигнализация.

 Преимущества сотрудничества

При заказе трансформатора ЗНОЛ.06-10У3 у нас вы получаете:

✅ Оригинальную продукцию, соответствующую ГОСТ.
✅ Полный пакет документов (паспорт, сертификаты).
✅ Индивидуальные сроки поставки.
✅ Консультации по подбору оборудования.

Напоминаем: точная стоимость и наличие уточняются при оформлении заявки. Информация на сайте носит ознакомительный характер.

 Как заказать

Для заказа трансформатора ЗНОЛ.06-10У3:

1. Свяжитесь с нашими менеджерами.

2. Сообщите полную маркировку: ЗНОЛ.06-10У3 10000/√3-100/√3-100/3 0,5/3 75-300.

3. Укажите необходимое количество.

4. Получите коммерческое предложение с актуальной ценой и сроками.
