Трансформатор ТПОЛ 10-0,5-10Р-2000-5 У3
Описание
Трансформатор ТПОЛ-10-0,5-10Р-2000-5 У3 — трансформатор тока проходной 10 кВ
Назначение трансформатора ТПОЛ-10
Трансформатор ТПОЛ-10 (Трансформатор тока Проходной с Одноступенчатой Литой изоляцией) служит для передачи сигнала измерительной информации. А именно, он обеспечивает работу:
-
Приборов измерения.
-
Устройств защиты.
-
Систем автоматики.
-
Цепей сигнализации и управления.
В частности, трансформатор предназначен для электрических цепей переменного тока частотой 50 Гц. Благодаря этому он широко применяется в энергетике и промышленности.
Важно отметить: цена и срок поставки уточняются при оформлении заказа. Данная информация не является публичной офертой.

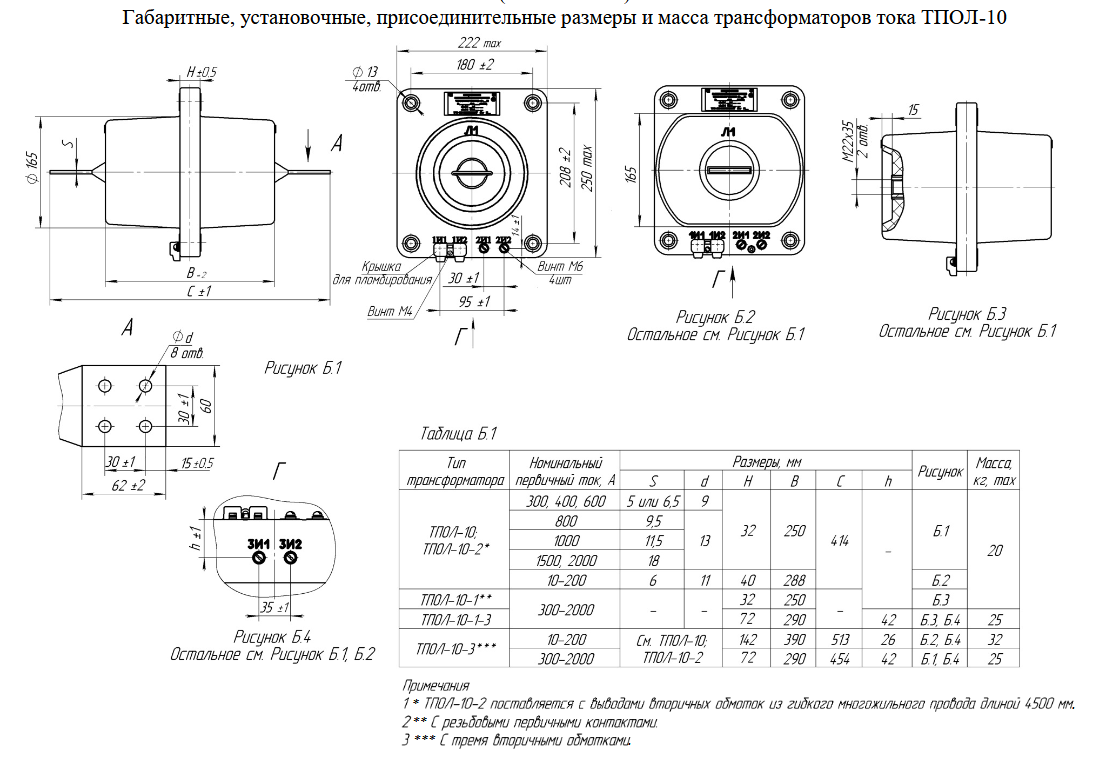

Конструкция и монтаж
Трансформатор ТПОЛ-10-0,5-10Р-2000-5 У3 предназначен для установки:
-
В комплектные распределительные устройства (КРУ) внутренней и наружной установки.
-
В блоках линейных и нулевых выводов.
Прежде всего, изделие имеет литую изоляцию. Как следствие, оно обладает высокой механической прочностью и устойчивостью к воздействию окружающей среды.
Климатическое исполнение — «У» категории размещения 3 по ГОСТ 15150. Это означает, что трансформатор работоспособен в умеренном климате при температуре до -40°С.
Технические характеристики ТПОЛ-10-0,5-10Р-2000-5 У3
Основные параметры трансформатора:
| Характеристика | Значение |
|---|---|
| Номинальное напряжение | 10 кВ |
| Наибольшее рабочее напряжение | 12 кВ |
| Номинальная частота | 50 Гц |
| Номинальный первичный ток | 2000 А |
| Номинальный вторичный ток | 5 А |
| Класс точности | 0,5 / 10Р |
| Масса | 20 кг |
| Климатическое исполнение | У3 |
Расшифровка модели ТПОЛ-10-0,5-10Р-2000-5 У3
Для правильного подбора оборудования важно понимать маркировку:
| Обозначение | Значение |
|---|---|
| Т | Трансформатор тока |
| П | Проходной |
| О | Одноступенчатый |
| Л | С литой изоляцией |
| 10 | Номинальное напряжение, кВ |
| 0,5 | Класс точности для измерений |
| 10Р | Класс точности для защиты |
| 2000 | Первичный ток, А |
| 5 | Вторичный ток, А |
| У3 | Климатическое исполнение |
Особенности конструкции
Трансформаторы ТПОЛ-10 имеют ряд преимуществ:
✅ Литая изоляция из эпоксидного компаунда. Благодаря этому устройство не требует обслуживания.
✅ Проходное исполнение. А именно, трансформатор служит опорой для токоведущих шин.
✅ Два сердечника. Один — для измерений (класс 0,5). Второй — для защиты (класс 10Р).
✅ Компактность. Масса всего 20 кг упрощает монтаж.
Сферы применения
Где используется трансформатор ТПОЛ-10-0,5-10Р-2000-5 У3?
-
На подстанциях 6-10 кВ.
-
В распределительных устройствах промышленных предприятий.
-
В системах коммерческого учета электроэнергии.
-
В схемах релейной защиты — совместно с нашими блоками микропроцессорной защиты БМРЗ.
Преимущества сотрудничества
При заказе трансформатора ТПОЛ-10 у нас вы получаете:
✅ Сертифицированную продукцию, соответствующую ГОСТ.
✅ Индивидуальный подход к срокам поставки.
✅ Консультации по подбору оборудования и аналогов.
Напоминаем: точная стоимость и наличие уточняются при оформлении заявки. Информация на сайте носит ознакомительный характер.
Как заказать
Для заказа трансформатора ТПОЛ-10-0,5-10Р-2000-5 У3:
-
Свяжитесь с нашими менеджерами.
-
Сообщите полную маркировку и необходимое количество.
-
Получите коммерческое предложение с актуальной ценой и сроками.
-
Оформите заказ.
Режим работы отдела продаж: Пн-Пт с 9:00 до 17:30 (перерыв 12:30-13:30).
