Трансформатор ТПЛ 10-М 0,5-10Р-200-5 У2

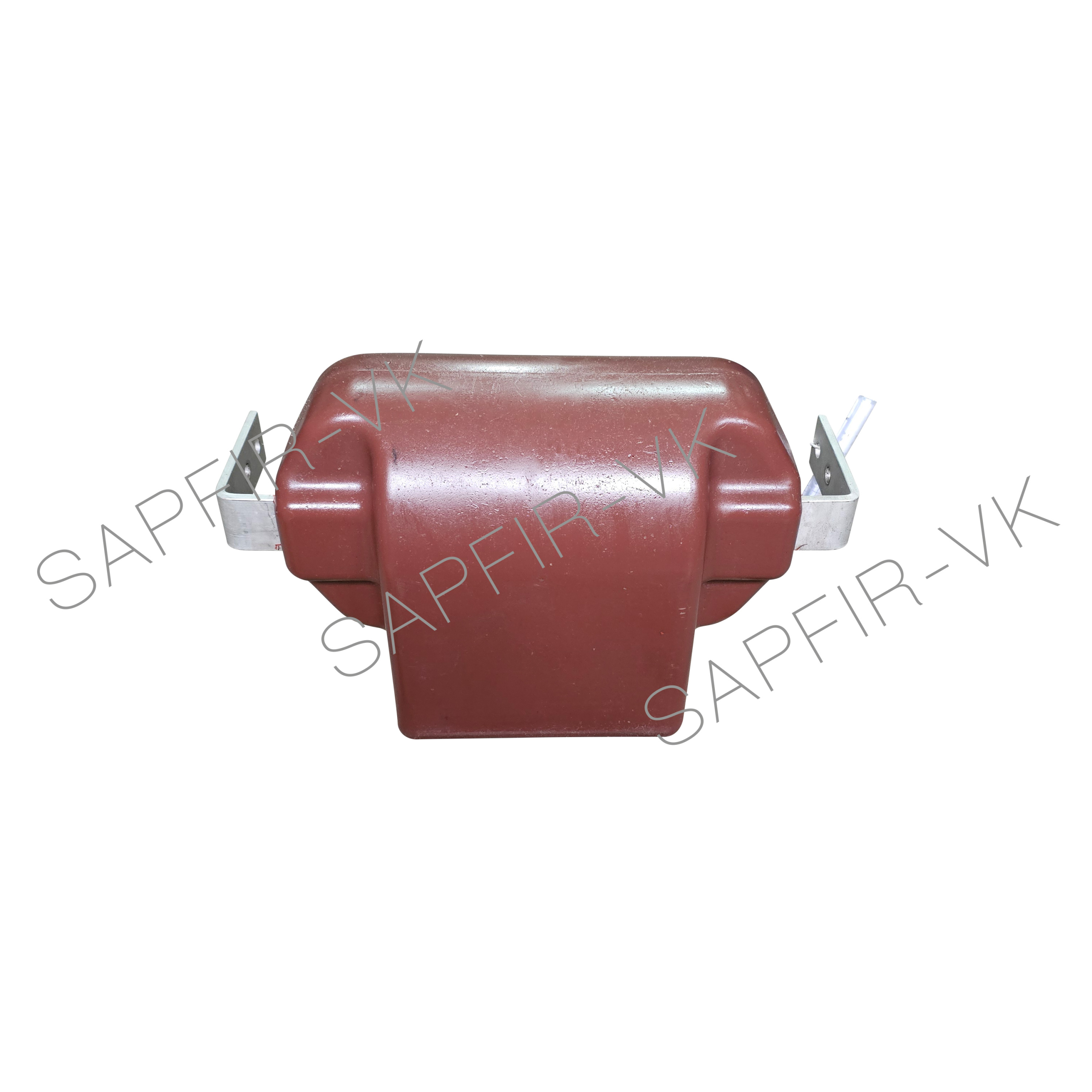

Трансформатор ТПЛ 10-М 0,5-10Р-200-5 У2 — это проходной трансформатор тока с литой изоляцией. Простыми словами, устройство передает сигналы измерительной информации приборам учета, системам защиты, автоматики и управления в цепях переменного тока частотой 50 Гц. Кроме того, оно надежно изолирует вторичные цепи от высокого напряжения в установках до 10 кВ включительно.

Что касается области применения, производитель рекомендует устанавливать этот трансформатор в комплектные распределительные устройства (КРУ) внутренней установки. Более того, инженеры могут монтировать его в блоках линейных и нулевых выводов, что существенно расширяет сферу использования оборудования.

Технические характеристики ТПЛ 10-М 0,5-10Р-200-5 У2

Климатическое исполнение и условия эксплуатации

Важно отметить, завод выпускает трансформатор в исполнении «У» категории размещения 2 по ГОСТ 15150. Благодаря этому, оборудование сохраняет работоспособность в следующих условиях:

• высота над уровнем моря — не более 1000 м;

• температура окружающей среды — от минус 45°С до плюс 50°С для исполнения «У2»;

• окружающая среда — невзрывоопасная, без пыли и химически активных газов, которые могли бы повредить покрытия металлов или изоляцию;

• рабочее положение — любое.

Конструктивные особенности

Переходя к конструктивным особенностям, стоит выделить несколько ключевых решений. Прежде всего, производитель применяет литую изоляцию: специальный компаунд на основе эпоксидной смолы полностью заливает блок катушек с двумя вторичными и общей первичной обмотками. Как следствие, это обеспечивает высокую надежность и долговечность устройства.

Во-вторых, инженеры реализовали опорно-проходную конструкцию: в нижней части магнитопровода они укрепили угольники, которые служат опорой трансформатора. При этом на одном из угольников расположен зажим заземления для дополнительной безопасности персонала.

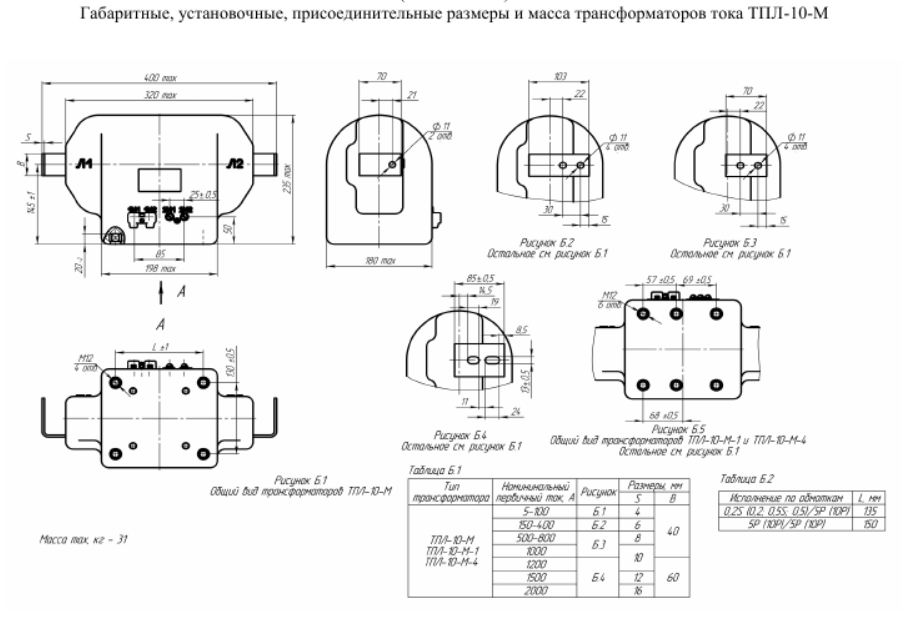

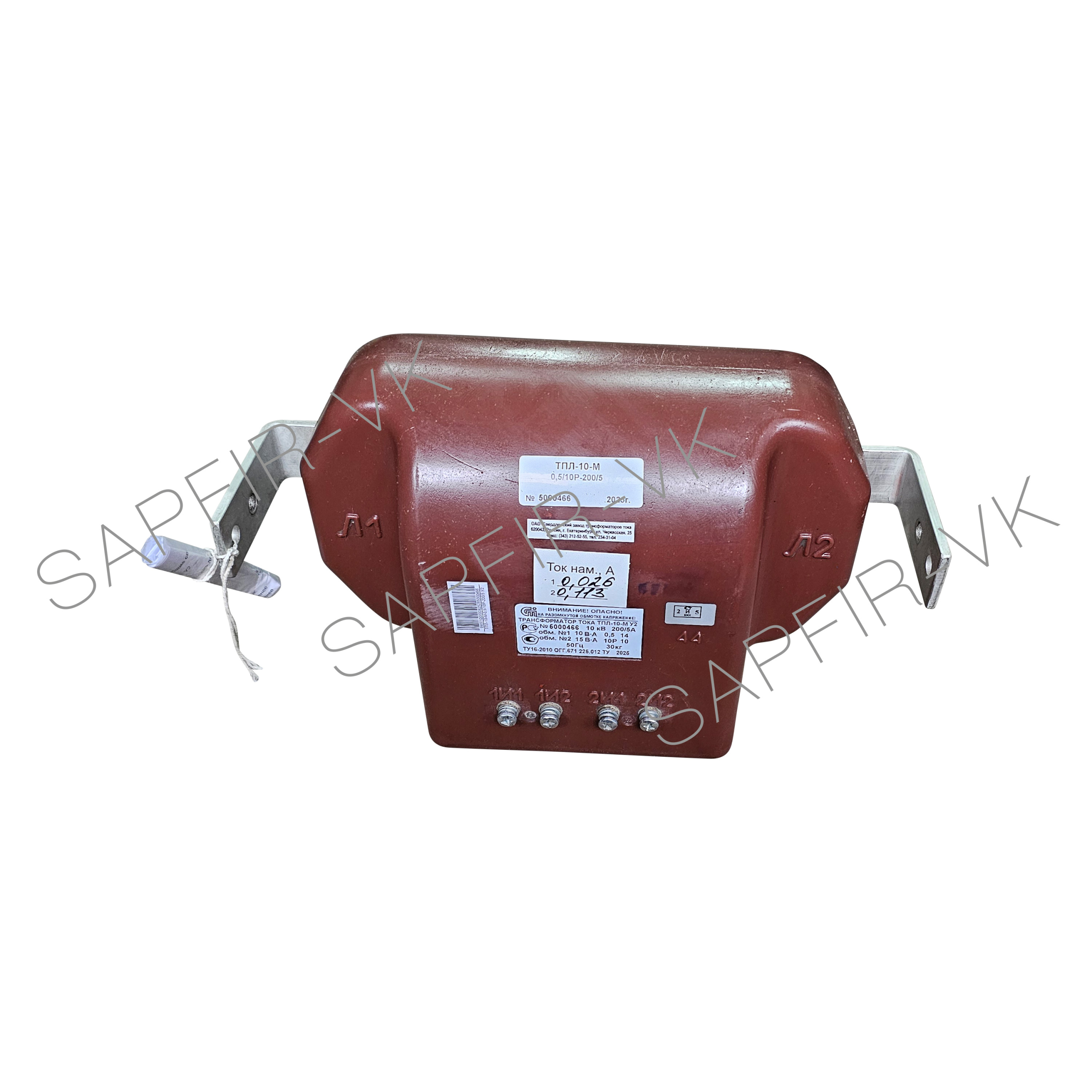

Что касается маркировки, специалисты обозначили выводы первичной обмотки как Л1 и Л2, а выводы вторичных обмоток — как И1 и И2. Дополнительно завод оснащает трансформаторы защитными прозрачными крышками — они позволяют раздельно пломбировать вторичные выводы и исключать несанкционированный доступ.

Назначение

Таким образом, специалисты применяют трансформатор ТПЛ 10-М 0,5-10Р-200-5 У2 в комплектных распределительных устройствах (КРУ) переменного тока частоты 50 Гц на класс напряжения до 10 кВ. В частности, оборудование выполняет следующие функции:

• питает цепи измерения силы тока, мощности и энергии;

• обеспечивает питание цепей релейной защиты и автоматики;

• изолирует цепи вторичной коммутации от высокого напряжения.

Расшифровка обозначения ТПЛ 10-М 0,5-10Р-200-5 У2

Важная информация:

• Цена: Уточняется при оформлении заказа.

• Срок поставки: Уточняется при оформлении заказа.

• Данная информация носит справочный характер и не является публичной офертой.

В итоге, для заказа трансформатора ТПЛ 10-М 0,5-10Р-200-5 У2, а также для получения подробной информации о наличии и условиях приобретения, свяжитесь с нашими менеджерами. Они обязательно помогут вам подобрать оптимальное решение для ваших задач.
